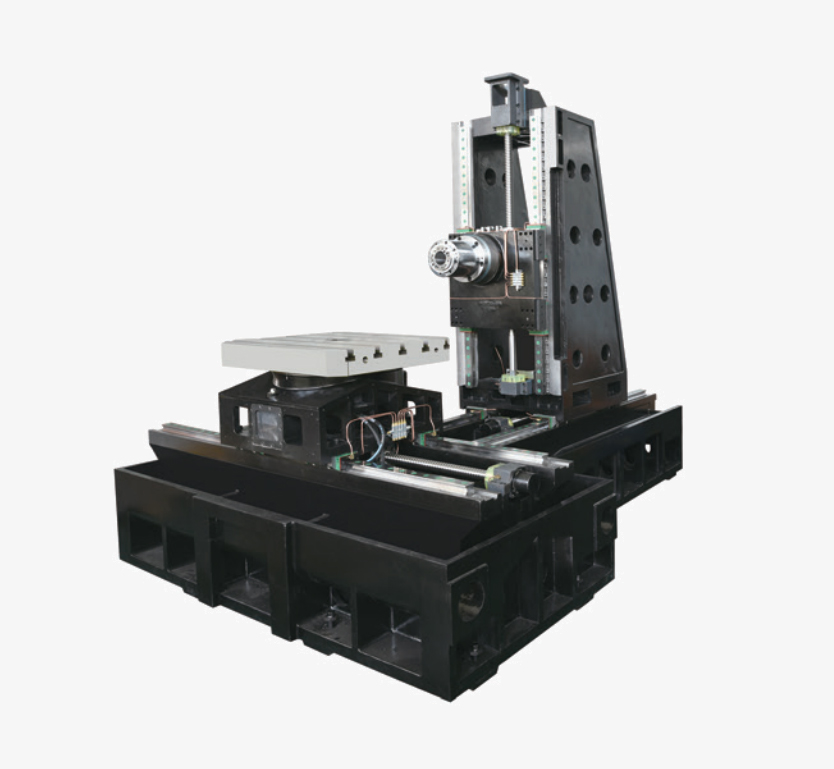

整机采用倒“T”型结构，，，立柱前后移动，，，工作台左右移动结构。。整机具有高刚性、、、高稳定性和高可靠性。。。
三轴采用电机直联驱动的方式，，适合高速进给切削。。。
各轴滚珠丝杠经过预拉伸安装，，以进一步提高传动刚性及定位精度。。。
机床具备自动排屑功能及大流量冲屑功能。。防护造型美观，，，，操作、、、维修方便。。

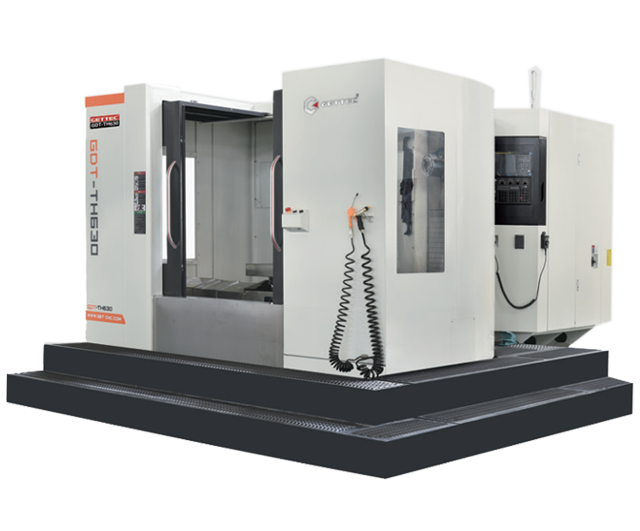

| 机床数据 | 单位 | GDT-TH500 | GDT-TH630 | GDT-TH800 | GDT-TH1000 | |
| 工作台尺寸 | mm | 500×500 | 630×630 | 800×800 | 1000×1000 | |
| 工作台数量 | 标配单工作台，，，，可选配交换式双工作台 | |||||
| 工作台回转度 | ° | 1°×360 | 1°×360 | 1°×360 | 1°×360 | |
| 最大负荷 | kg | 500 | 1200 | 2000 | 2500 | |
X/Y/Z轴行程 | mm | 600/610/600 | 1050/750/900 | 1300/1000/1000 | 1600/1000/1000 | |
| 主轴中心至工作台面距离 | mm | 40-650 | 120-870 | 120-1120 | 120-1120 | |
| 主轴端面至工作台中心距离 | mm | 60-660 | 130-1030 | 200-1200 | 200-1200 | |
| 锥度规格（型号/安装尺寸） | BT40/Φ150 | BT50/Φ190 | BT50/Φ190 | BT50/Φ190 | ||
| 工作台T型槽（数目尺寸间距） | mm | 5-22/100 | 5-22/125 | 5-22/200 | 5-22/200 | |
| 主轴最高转速 | rpm | 6000 | 6000 | 6000 | 6000 | |
| 三轴切削进给速率 | mm/min | 10-10000 | 10-10000 | 10-10000 | 10-10000 | |
| 三轴快速移动X/Y/Z | m/min | 30 | 24 | 20 | 20 | |
| 定位精度 | mm | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 | |
| 重复定位精度 | mm | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.003/300 | |
| 主轴驱动马达 | kw | 11 | 15 | 15 | 15 | |
| X,Y,Z驱动马达 | kw | 3/3/3 | 3/3/3 | 4/3/4 | 4/3/4 | |
| 刀库容量（选配） | 把 | 24/30 | 30/40 | 30/40 | 30/40 | |
| 占地面积（长×宽×高） | mm | 2500/3300/2600 | 3850/3500/3200 | 4850/4300/4100 | 4850/4300/4100 | |
| 整机重量（约） | T | 7 | 10 | 12 | 16.5 | |
| 备注 | 十字滑台结构 | 倒“T”型结构 | 倒“T”型结构 | 倒“T”型结构 | ||
因技术更新，，，产品参数如有变化，，想不另行通知。。
专业的工程技术支持团队，，结合客户实际需求和现场情况，，，提供一对一的技术服务，，，，完成定制化的行业解决方案。。。。
